Topcon 3D挖机系统重塑爱尔兰第二大港口

Foyle & Marine疏浚公司团队正在稳步推进一项位于爱尔兰Greencastle（格林卡斯尔）价值1700万欧元的港口护堤建设项目，该项目也是该公司作为主承包商承揽的首个项目。项目伊始，公司即动用了全部配备有Topcon 3D挖机系统的挖机机队进驻施工，这标志着公司在总包承揽项目及3D数字化施工发展道路上迈出了重要且坚实的一步。

格林卡斯尔作为爱尔兰第二大白鱼港口，长期往来停靠大量的近海渔船。本项目需要在港口入口西南侧建造一条弧形岩石护堤，旨在为所有船只包括格林卡斯尔至Magilligan（马吉利千角）的渡轮提供更安全的入口，为港口内的船只提供更好的安全防护，同时提高港口对所有用户（包括利用浮桥设施的旅游和休闲用户）的安全和出行效率。护堤的修建还将大幅减轻Lough Foyle河口自然潮汐流对港口海岸的影响。

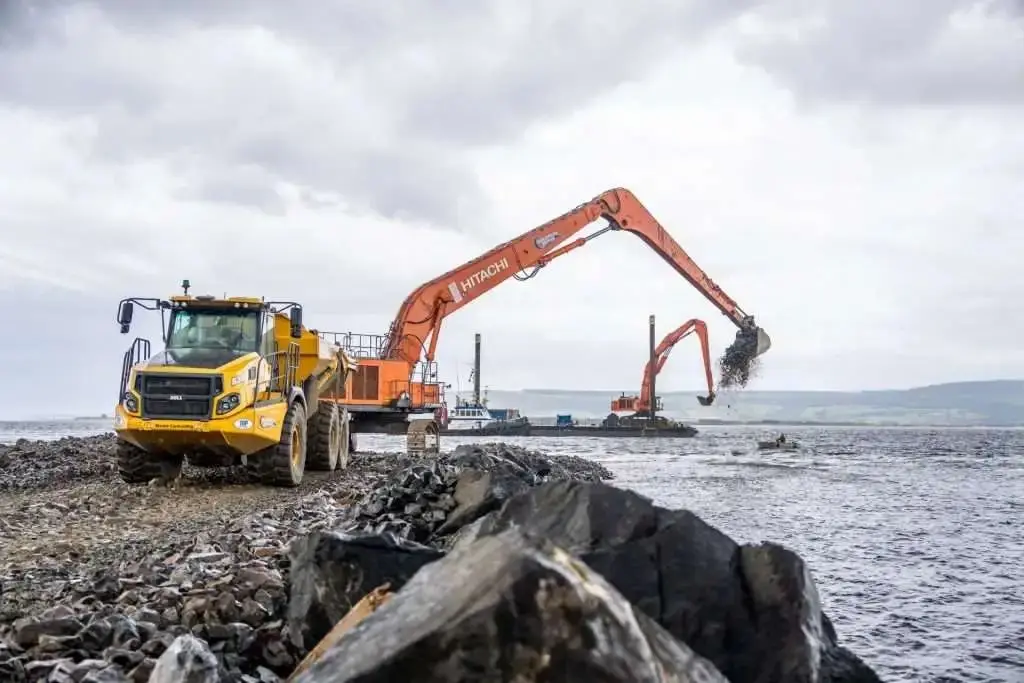

Foyle & Marine公司从格林卡斯尔的Queensport临时码头开始施工，项目包括铺设约20万吨岩石，并配有土工布底层和1-3吨范围的主要护甲，计划用时8个月完成该项目的全部修建工作。

Foyle & Marine公司的Ciaran Cunningham表示：“截至目前，我们已经铺设了超过9万吨石块，工作按计划稳步推进，我们所有设备都表现得非常出色，配套的Topcon 3D挖掘机系统帮了我们大忙，帮助我们更高效地完成工作，因此我们有望在年底前即完成护堤建设，当然前提是天气允许。”

本项目采用的Topcon 3D挖机系统，是现代GNSS技术与高精度传感器技术与挖掘机完美融合和应用的充分体现。通过配套的角度传感器，可实时获取挖掘机的作业姿态信息， GNSS技术将精准的位置信息实时引入系统中，与施工设计数据相结合，并直观呈现在驾驶舱的显示器上，通过精确引导机手进行施工作业，免去了传统施工作业中靠盲猜、感觉进行作业的情况，实现挖掘深度和坡度一步到位的作业新模式，水下清淤也同样精准无误。Topcon 3D挖机系统可实现水下施工区域标定，可完全按设计要求的方格网进行清淤作业，已施工区域由带颜色渲染的竣工图显示，做到定位与精度的一目了然，避免漏挖与重复作业。

Topcon 3D挖掘机系统主要由GNSS基准站和挖掘机安装部件两部分组成。GNSS基准站负责为整个系统提供实时厘米级定位精度。挖掘机安装部件由GNSS天线，电台天线，角度传感器，GX控制显示屏与MC-X控制器组成。

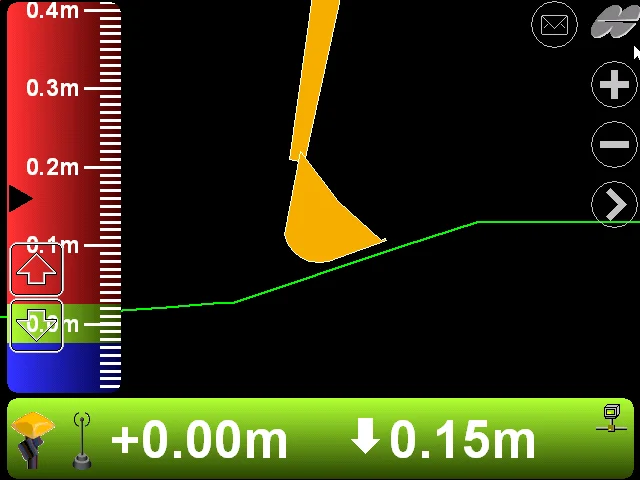

系统工作时，安装在挖掘机机身的GR-i3接收机和电台通过接收GNSS信号和基站发送的差分信号获得挖掘机实时的三维位置，然后结合安装在挖掘机大臂，小臂和挖斗连杆上的传感器测定的角度值实时计算出挖斗精确的三维坐标，并将坐标信息回传到安装在驾驶室里的显示器，系统通过比较数字化三维设计模型与当前挖斗所处位置信息，以模拟图形、数值和声音信号等多种方式指示实际挖斗与目标工作面的相对位置，引导操作手精确施工。

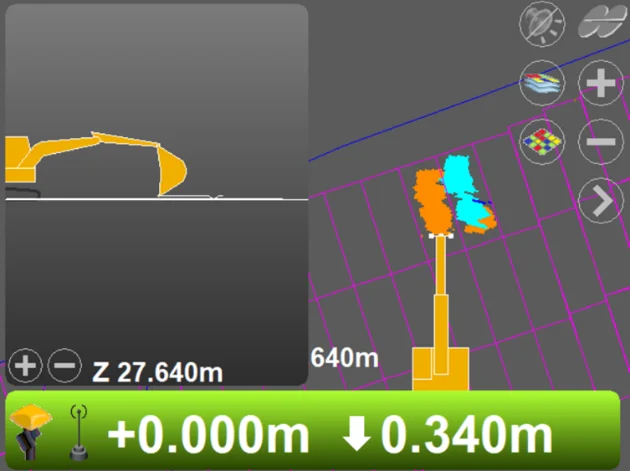

系统具备施工区域标定功能，可完全按设计要求的方格网进行清淤作业，已施工区域由带颜色的竣工图显示，做到定位与精度的一目了然，避免漏挖与重复作业。

格林卡斯尔港口用户组秘书Seamus Bovaird也对项目的早日竣工充满期待。他说：“看到工人和机械在Queensport忙碌，这是我们多年来一直期待的。自2008年护堤初步工作停止以来，渔业发生了许多变化，当然也包括一些不好的变化。但港口仍是当地社区的核心，港口的进一步发展将创造更多的就业机会，来弥补渔业中失去的工作人员的损失。”

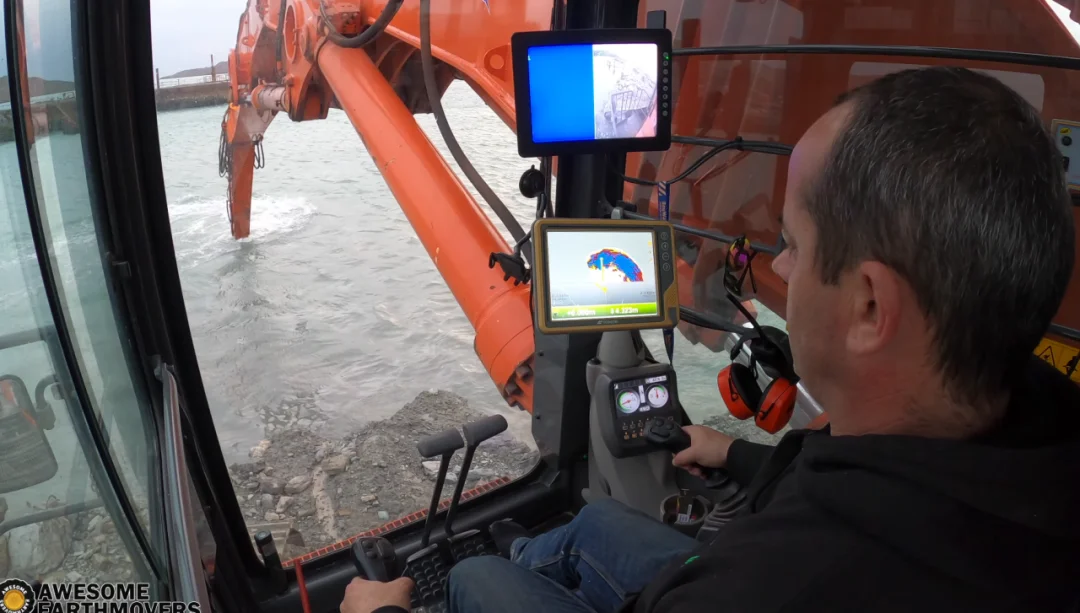

基于Topcon 3D挖机系统配套的GX控制面板，驾驶人员在驾驶室内通过屏幕就可以直观掌握当前工作的情况和质量，不再需要辅助测量人员反复测量堤坝的护甲的堆放位置和坡度，同时也保证了堤坝的高度，这减少了施工过程中的暂停和安全事故的发生。特别是在水下清淤作业时，更凸显Topcon 3D挖机系统的优势，挖掘过程不再需要辅助测量水深以确认水下清淤区域的挖掘情况，极大地减少了雇佣辅助人员的成本，提高了生产效率，并使得此项目成为了类似项目的典范。

此外，项目中还使用了Topcon 数字化施工云管理平台—Sitelink3D系统，Sitelink3D 是一个完整的工地管理数字化施工系统，将数据控制、机器跟踪和报告系统集成在一个解决方案中，通过 Sitelink3D数字施工管理平台，用户可实现远程机器支持、3D数字模型及施工作业文件传输和查看，为实时项目管理提供有力的数字化工具和手段，不同的操作员之间可实现施工数据的实时共享，避免了重复施工、漏挖和施工不到位情况的发生。

长期以来Foyle & Marine疏浚公司一直以专业分包商的身份承揽项目，本项目高质量的实施和完成，标志着Foyle & Marine疏浚公司已正式成为主承保商的一员。Ciaran最后介绍道：“基于公司获得的Constructionline Gold认证、ISO 9000、14001和45001等标准认证，我们有能力、有信心作为主承包商竞标更多的大型施工项目。”
